Nord GSM Metal

Büyük ofislerin, dükkanların, bankaların ve kırsaldaki emlaklarınız için hibrit güvenlik ve yangın kontrol paneli.

Demo kiti iste

Nord GSM Metal

Büyük ofislerin, dükkanların, bankaların ve kırsaldaki emlaklarınız için hibrit güvenlik ve yangın kontrol paneli.

GSM, Ethernet ve radyo kanalı

İki SIM kart ve GSM anteni. Ethernet ve tercihe bağlı olarak radyo kanalı.

Güç kaynağı

Şebekeden beslenen dahili güç kaynağı: 1.5 A, 12 V.

7.2 A*s batarya desteği

Panel kapasitesi

8 (16) kablolu güvenlik bölgesi (zon).

2 telli yangın bölgeleri.

7 adet çıkış

31 adede kadar kablosuz cihaz

Kasa

Metal kasa
258 x 295 x 81 mm.

Nord GSM metal ve plastik. Farkı nedir?

Bu panel türleri aynı devre kartlarını kullanırlar, aralarındaki en önemli fark Metal tipin kasasının büyüklüğünün ve yapıldığı malzemenin farklı olmasıdır:

Büyük metal kasa

Büyük kasada 7.2 A/s batarya için yer bulunur. Bu daha fazla kablolu sensör için gücün yeterli olacağı anlamına gelir.

Kompakt plastik kasa

Ofis ve evlerinizde duvarlarınızın görünümü ile uyumludur. ATM cihazlara takılabilir.

Radyo kanalı

Metal kasa "TP-100-H Düşük ve Yüksek" radyo vericilerini ve VHF radyo antenlerini kullanarak güvenlik merkezi yazılımına mesajların gönderilmesini sağlar.

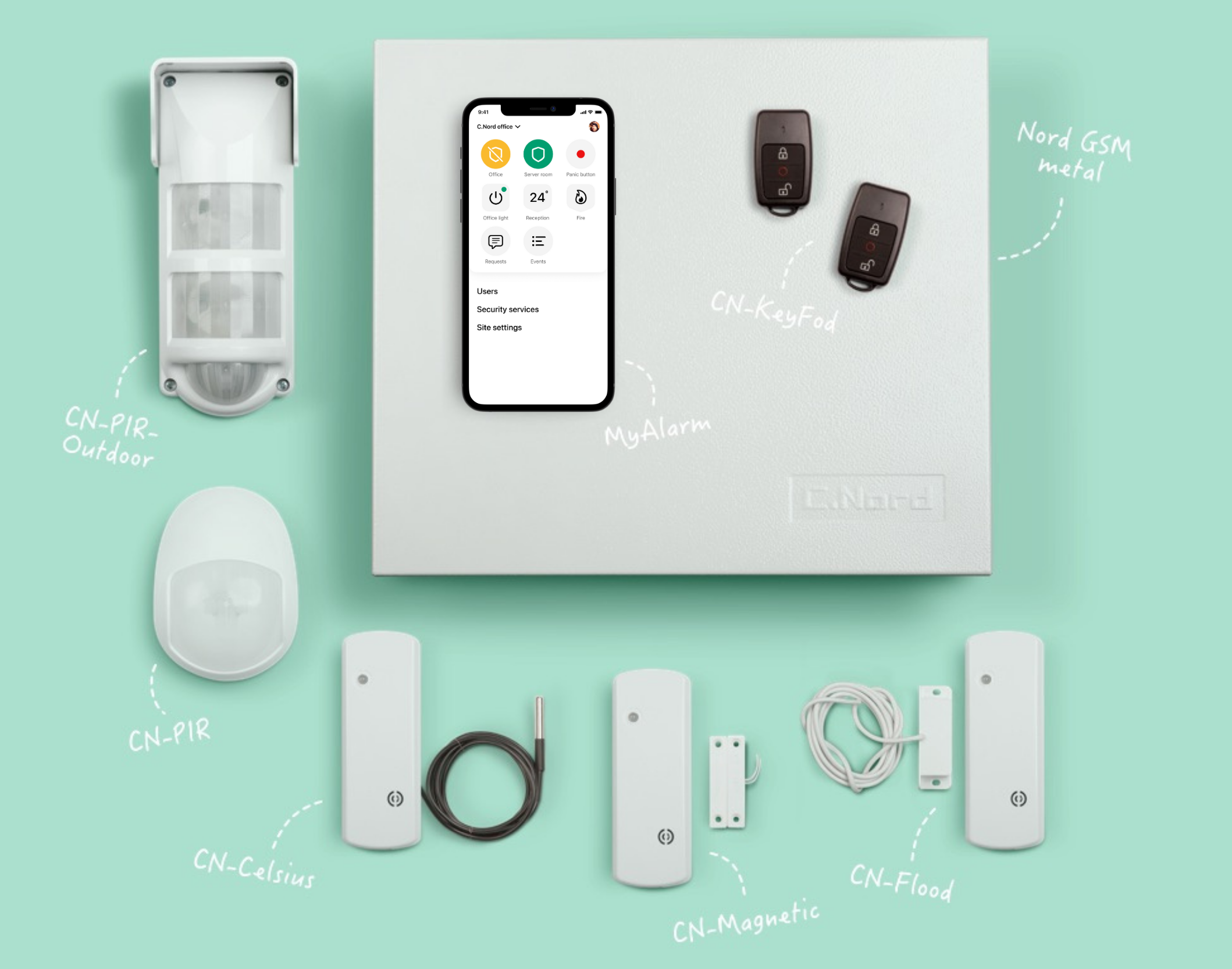

Nord GSM Metal Kasa ve Kullanılabilir Kitler

Nord GSM Metal

CN-PIR

СН-СМК

CN-PIR-Outdoor

CN-Flood

CN-KeyFobs

CN-Celsius

MyAlarm Uygulaması

Kolay güvenlik sistemi kurulumu

İşaretleme kağıdı sayesinde delik karşılıkları duvarda kolayca işaretlenebilir, cihaz devre kartına erişim kolaydır; cihaz ön kapağı tamamen çıkartılabilmektedir.

Slots for 2 sim-cards
Tracing paper for fixing holes
Backup power supply: 7.2 A*h, 3.7 V
Easy access to terminals

Kolay yapılandırma

Kurulumu yapan personel, dizüstü bilgisayarı USB üzerinden Nord paneline bağlar ve bölüm (partisyon), kullanıcı, sensörler, panelle iletişim ve diğer tüm parametreleri Hubble isimli özel bir yazılımla yapılandırır.

Hubble Yapılandırıcı

Hubble, önce panelin yapılandırılmasını ardından yeni ayarların panele kaydedilmesini sağlar. Yapılandırıcı hızlı bir şekilde ayarların yapılandırılmasını temin eder.

Tipik kurulumlar için, yapılandırmayı bir dosyaya kaydedebilir ve bireysel ayarlarda zaman kaybetmeden farklı bir cihaza kaydedebilirsiniz.

Sensörleri ve diğer cihazları kontrol arayüzü

Yapılandırıcı cihazların mevcut durumlarını gösteren "Durum paneli" adında bir arayüze sahiptir. Görevli personel, her cihaz için bölge (zon), durum ve hata sinyal seviyelerini görebilir.

İletişim kanallarını test amaçlı web uygulaması

Görevli her iki SİM kartı kontrol eder: GPRS, CSD, ses kanalı ve SMS.

Uygulama test amaçlı bu kanalları etkin veya pasif duruma getirebilir.

Otomasyon

Zamanlama ile alarm kurma

Örneğin, bir müşteri tüm ofis binalarının alarmlarının saat 21: 00'de otomatik olarak kurulmasını istiyor. Yetkilendirilen bir görevli programı Hubble yapılandırıcısı üzerinden uzaktan yapılandırır.

Bölümler ile basit alarm düzenleri

Bölümler (partition) oluşturarak endüstri alanları, ATM'ler vb. konumlardaki belli alanlara yönelik alarmların takibi

MyAlarm Mobil Uygulaması

Ocağı kapatmak, kapıyı açmak, ışıkları yakmak, söndürmek vb. uzaktan kontrol işlemleri yapabilirsiniz.

Yangın Alarmı

Nord GSM ile güvenlik ve yangın alarmı ekipmanlarını kullanabilirsiniz.

Yangın detektörleri

CN-Smoke kablosuz sensörü ve diğer markaların kablolu sensörleri: EF-2 ile bağlayarak iki telli ve dört telli sensörlerin kullanım imkanı

Siren, yangın düğmesi

Kablosuz CN-Siren ve manuel alarm başlatma düğmesi CN-Fire; ayrıca diğer markaların kablolu cihazları

«Çıkış» (Exit) Tabelası

CN-Exit tabelası halinde kablosuz ışıklı alarm

Güvenlik sistemi kontrolü

Nord GSM ilgili konumda 31 adet bölgeye (zon) kadar kablosuz sensör ve 16 adet bölgeye kadar kablolu sensör ile güvenlik ve yangın sistemi kurmanızı sağlar.

Harici kablolu K14-LED ve kablosuz CN-Keypad klavye

Panik düğmesi ile kablosuz CN-KeyFob

TM-anahtarlar ve RFID-işaretler

Geniş alanların korunması için uygundur

EW-12 genişleticisi ile Nord GSM ile kullanılabilecek kablolu zon sayısı 8'den 16'ya çıkartılabilir.

İki güvenlik bölgesinde (zonda) EF-2 kullanarak iki yangın zonunu iki telli yangın detektörleri ile kullanmak mümkündür.

Alarm sistemi kurulan konum çok genişse ve sinyaller duvarları aşamıyorsa, kablosuz CN-Repeater tekrarlayıcı cihazları sensörlerle paneller arasındaki kablosuz iletişimi güçlendirecektir.

Hibrit panel

Kablolu ve kablosuz sensörleri aynı anda kullanabilirsiniz.

Güvenlik alarm sistemi kullanıcılarının emniyeti ve konforu

Konuma ait bölümler ve erişim yetkileri

Nord GSM ayarlarını yapan personel önce ilgili konumu bölümlere (partition) ayırır ve hangi kullanıcıların hangi bölümlere erişebileceğini belirler. Her bir kullanıcıya kendi alarm kurma/kapatma kodu tanımlanır. Kullanıcı bu kodla yetkili olduğu bölümlerin alarmlarını kapatabilir.

Tüm personelin bildiği ortak bir kod yoktur

Her bir kullanıcının kendine ait bir kullanıcı kodu, SMS ve telefon numarası ile onaylanan bir kişisel hesabı bulunur.

Birisi sizin kodunu kullanmaya çalışırsa hemen MyAlarm uygulamasında görürsünüz: Resminizin olduğu olay zaman çizelgesinde, tüm kullanıcılar alarmını kapattıkları konuma dair mobil ileti alırlar.

Tehdit altında alarmı kapatma

Baskı, zorlama, tehdit veya acil bazı hallerde özel bir şekilde alarmı kapatmak için buna uygun kod girişi yapabilirsiniz. Bu durumda alarmı çalıştırmayan ama merkeze durumu bildiren bir olay tipi oluşturulacaktır.

Bu kodu girmek için şu usulü uygulamanız gerekir. Mevcut kodun bir altını veya üstünü girin. Örneğin kodunuz 1234 ise, o halde tehdit hali için 1235 veya 1233 girilir.

Uzaktan destek

Yetkilendirilen bir uzman C.Nord Cloud web arayüzü aracılığıyla Hubble Yapılandırıcı gibi bir arayüzden uzaktan Nord paneline bağlanıp ayarlarını düzenleyebilir. İlgili uzman adeta USB üzerinden panele bağlanmış gibi tüm ayarları yapılandırabilecektir.

Hız ve güvenlik

Panel yapılandırması hem cihazda hem de bulutta depolanır. Bu nedenle, cihazla kötü bir bağlantınız olsa bile, cihaz yapılandırması buluttan yüklenir ve yetkilendirilen uzman çalışmasını yapabilir.

Aynı durum ayarların kaydedilmesinde de geçerlidir. Bağlantı kötü ise, uzmanın beklemesi gerekmez: yeni yapılandırma hemen buluta yazılır ve bulut bu yapılandırmanın cihaza gidip gitmediğini denetler.



Emniyet

İlgili uzman hiç bir şekilde izinsiz olarak kontrol paneline bağlanamaz. Bakım gerektiğinde, Security Center yazılımı güvenlik merkezi operatörü abonenin verdiği izin kapsamında ilgili uzmana sınırlı bir süre için abonenin sistemine uzaktan erişim izni verir.

Uzaktan güncelleme

Çözümlerimiz sürekli olarak geliştirilmektedir: yeni sensörler üretiyoruz, yapılandırıcının arayüzünü güncelliyoruz, vb. Uyumluluk için bazen kontrol panelinin ve diğer cihazların yazılımlarını güncellemek gerekir.

Uzaktan yapılandırma ve güncelleme için yetki verilirse bu işlemler için ilgili konuma gitmek gerekmeyecektir-yazılımlar uzaktan güncellenebilir. Uzaktan güncelleme bir kaç cihazda veya tüm cihazlarda başlatılıp  güncellemenin ilerlemesi izlenebilir.

Temin ettiğiniz sistemin başka firmalarca kullanılamaması

1) Kontrol panelinin fabrika ayarlarına sıfırlanması yapılandırmasını kapatabilir ve yapılandırıcıya erişmek için karmaşık bir parola belirleyebilirsiniz.

Başka bir firmadan bir görevli kontrol paneline USB üzerinden bağlanırsa, parola olmadan yapılandırıcıya giremez.

2) Paneli konsolunuza bağlayabilirsiniz. Konsola bağlanma adresi işlemcinin dahili belleğine kaydedilir ve yapılandırma sıfırlandığında bile orada kalır.

Nord GSM Yardım Bölümü

Bize ulaşın

Panelin devredışı kalma haline karşı koruma durumu

Saldırgan kişiler paneli parçalasa bile, panel olayı «Olası alarm» olarak güvenlik konsoluna göndermek için zamana sahip olacaktır.

Kurulum personeli, kontrol panelini genelde ilgili konumun girişine bir tuş takımı ile yerleştirir, böylece müşteriler panele tanımlanmış giriş gecikmesi süresi içinde alarm kapatma kodunu rahatça girebilirler.

"Giriş gecikmesi" sırasında panelin devre dışı kalması hali için "Olası alarm" (E138) olayını ekledik. Bu, ilgili konumdan olası bir alarmdan sonra alarm kapatma olayı gelmediği takdirde, konsolun bir alarm olayı oluşturacağı anlamına gelir.

Security Center

Nord panelleri oldukça gelişmiş düzeyde bir konsol yazılımla Security Center güvenlik merkezi yazılımı ile çalışır.

Security Center, Görev Operatörü "Duty operator" penceresi.

MyAlarm Uygulaması

Güvenlik sistemini kontrol etmek için özel güvenlik şirketi kişisel hesabı ve mobil istemci uygulaması ve video izleme sistemi

Olay zaman çizelgesi

Güvenlik firması olarak, hangi olayların uygulamada olay zaman çizelgesinde gösterileceğine siz karar verirsiniz: alarm kurma ve kapatma, güvenlik sensörleri ve alarmları, alarm olaylarının işlenmesi sırasındaki operatör işlemleri, hızlı müdahale ekiplerinin raporları.

Bir banka uygulaması gibi teknolojik bir uygulama

— Telefon numarası ve SMS kodu ile yetki doğrulaması;
— Pin kodu ve parmakizi Touch ID ile giriş ve Yüz ID;
— Olayların mobil ileti olarak gönderimi;
— Destek bilet sistemi;
— Alarm kurma, kapatma ve otomasyon kontrolü ve video izleme sistemi.

Sıcaklık kontrolü

Uygulama ekranından sıcaklık sensörlerinin okuma değerleri görülebilir.

Eşik seviyeleri belirleme: Belirlenen eşik seviyelerin altında veya üstünde olan değerlerde bildirim alınır.

Otomasyon kontrolleri

Doğrudan mobil uygulama üzerinden gazı, ışıkları vb. uzaktan kapa/aç şeklinde yönetebilirsiniz.

Sensörler

Nord GSM Air panele duman ve su sızıntısı sensörleri ekleyebilirsiniz.

Sensörlerin tetiklemesi halinde müdahale edinceye kadar bildirimler alınır.

Sesli bildirimler

Mobil iletileri Rita sesi ile sesli bildirim haline getirdik. böylece önemli bildirimleri kaçırmazsınız.

Sanal panik düğmesi

Mobil uygulamadaki bu düğme ilgili konumdaki sistemi harekete geçirir.

Bu servis herhangi bir ek donanım kurulumu gerekmeksizin müşterilerinize sunulabilmektedir.

Nord GSM Metal İçin Kablosuz Sensörler

İlave Cihazlar

Teknik özellikler

Bağlantı
kanalları

GSM

2 sim kart.
Dahili GSM anteni.
Harici GSM anteni (tercihe bağlı)

Ethernet

Tercihe bağlı. Ethernet Adaptörü kullanılmalı.

Radyo kanalı

Tercihe bağlı. TP-100-H düşük ve TP-100-H yüksek vericileri ile.

Kablosuz cihazlar

31 cihaz

Güvenlik sensörleri ve detektörleri; duman, su, sıcaklık; tekrarlayıcılar, ekstra klavye ve röle.

Giriş ve çıkışlar

8 (16) kablolu bölge (zon)

EW-12 ile genişletme.

2 yangın bölgesi (zon)

EF-2 ile genişletme: 2 güvenlik bölgesinden (zondan) 2 adet yangın bölgesi oluşturabilirsiniz.

7 çıkış

TP100-OUT konektörü

Tercihe bağlı. TP-100-H Düşük ve TP-100-H Yüksek vericileri ile.

1-Tel

TM veya RFID-okuyucu, ışık alarmı, siren veya harici sıcaklık sensörü bağlayabilirsiniz.

Mini USB

Kullanıcılar ve
bölümler (partitition)

32 TM- veya RFID-anahtar

32 TM veya RFID-anahtar

32 bölüm (partition)

Muhafaza (kasa)

295x258x81 mm, plastik kasa

Güç kaynağı

Asıl: şebekeden besleme ile harici güç kaynağı 110/220 V (1.5 A, 12 V)

Yedek: Batarya 7.2 A*s, 12 V

Sıcaklık aralığı

−25…+50˚C

Yapılandırma

Mini USB (Hubble Yapılandırıcı)

Sanal Uzman Uygulaması (Hubble Yapılandırıcı)

Bluetooth (Yakında)

Paket içeriği

Nord GSM devre kartı metal kasada bulunur;

110/220 V şebedeken harici besleme için güç ünitesi;

Harici GSM anteni..

Kablolama diyagramı
