Zonas por cable

Configuración

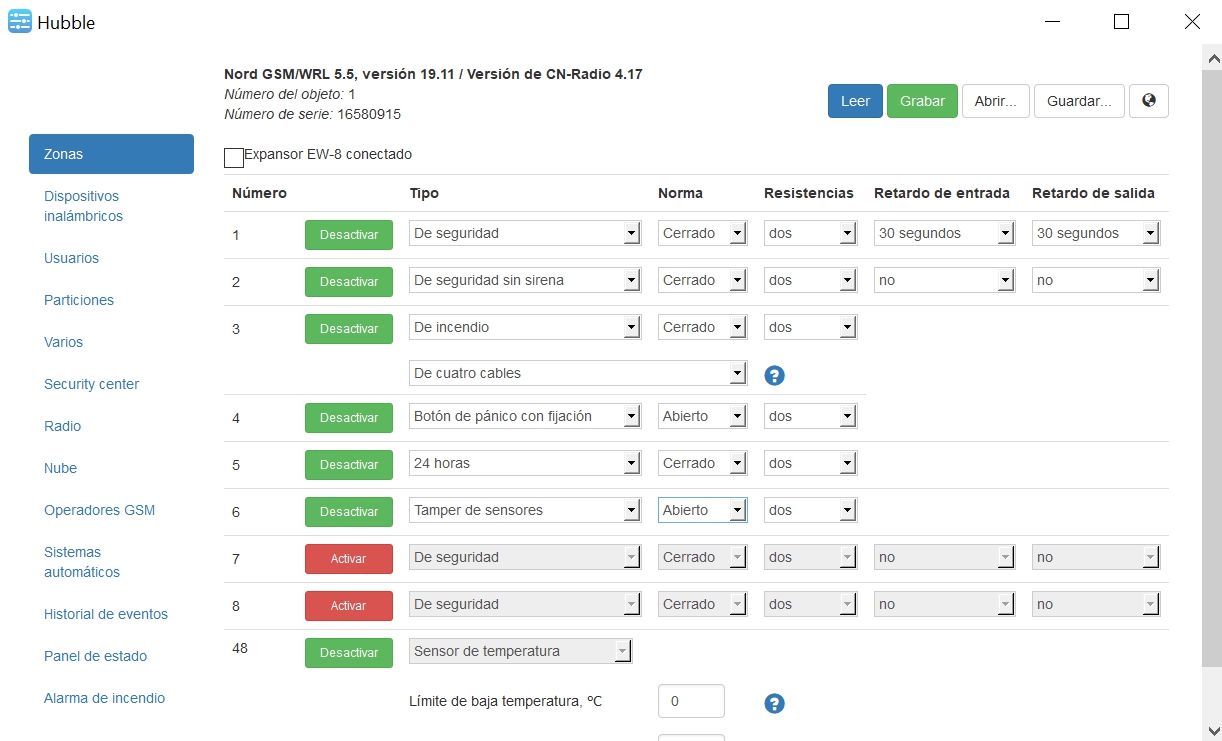

Los parámetros de las zonas se especifican en la pestaña "Zonas" del configurador:

El tipo de zona determina si la zona se activará/desactivará al armar la partición y si irá acompañada por la sirena y la indicación durante la alarma. Siempre con el sistema de seguridad armado: De incendio, Botón de pánico, Tamper de sensores, 24 horas. No van acompañadas de indicación y sirena durante la alarma: De seguridad sin sirena y Botón de pánico, Tamper de sensores.

En la pestaña "Particiones" hay que añadir las zonas en las correspondientes particiones y proporcionar la posibilidad de control de las particiones en caso de necesidad:

Conexión

Los cables de señal de las zonas se conectan a los bornes Z1-Z8:

Los cables comunes de las zonas se conectan a los bornes GND.

Los cables positivos de alimentación de las zonas (12 V) se conectan a los bornes PWR.

Esquemas de conexión de los cables de señal de las zonas:

Para Nord GSM 5.2/ 5.3/ 5.4/ 5.5/5.7/Nord Mini y Nord RF

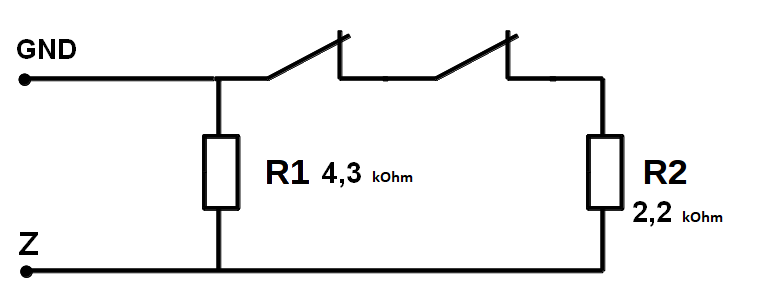

Zona normal cerrada con dos resistencias terminales:

(Diapasones, kOhm: Cortocircuito < 1,4 - Norma - 3.5 - Alarma - 6,6 > Ruptura)

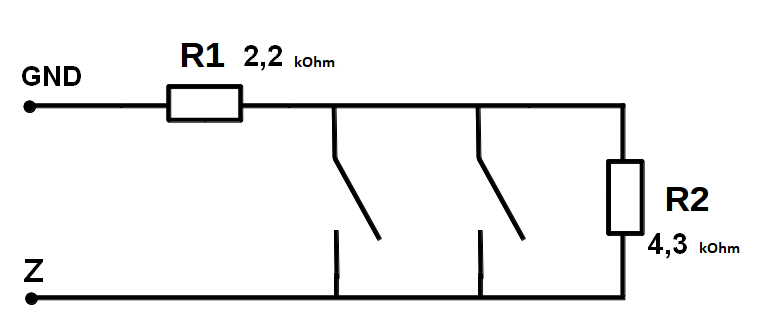

Zona normal abierta con dos resistencias terminales:

(Diapasones, kOhm: Cortocircuito < 1,4 - Alarma - 2.8 - Norma - 6,6 > Ruptura)

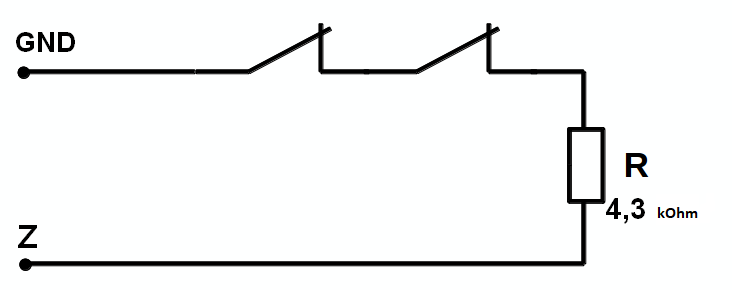

Zona normal cerrada con una resistencia terminal:

(Diapasones, kOhm: Cortocircuito < 1,4 - Norma - 3.5 > Alarma)

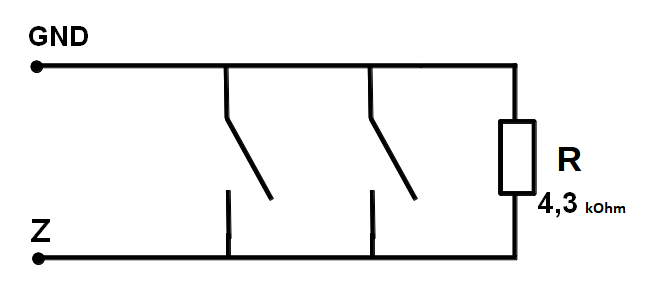

Zona normal abierta con una resistencia terminal:

(Diapasones, kOhm: Alarma < 2,8 - Norma - 6.6 > Ruptura)

Para Nord GSM 5.1

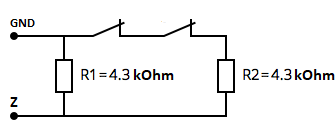

Zona normal cerrada con dos resistencias terminales:

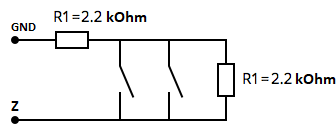

Zona normal abierta con dos resistencias terminales:

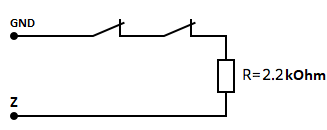

Zona normal cerrada con una resistencia terminal:

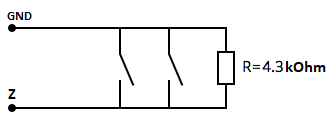

Zona normal abierta con una resistencia terminal:
