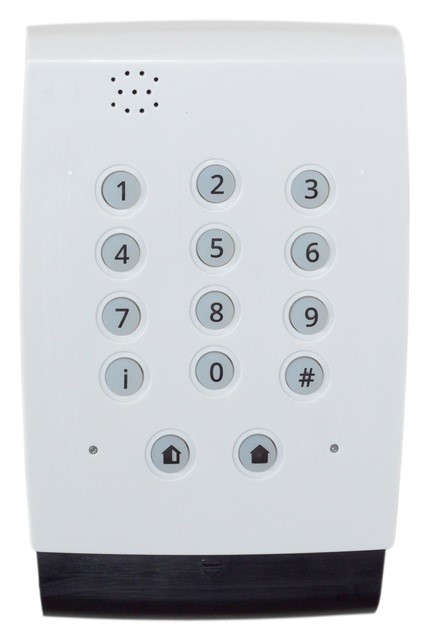

Teclado К14-LED
Importante: al usar el teclado conjuntamente con los paneles «Nord GSM» de la versión hardware 5.1, en la placa del equipo hay que instalar un jumper de alambre entre el borne «12V» del grupo «Teclado» y el borne «PWR» del grupo «Zonas».
- Ajuste del volumen
En el teclado está prevista la posibilidad de ajustar el volumen del altavoz integrado. El ajuste es de cinco niveles - empezando por el estado "desactivado" hasta los niveles de volumen del primero hasta el cuarto. La selección del nivel de sonido se realiza mediante la combinación de las teclas “#” y “9”. - Indicación por voz
El teclado dispone de un altavoz integrado, a través del cual se realiza la indicación por voz e indicación con el zumbador.
Con la voz se indica:
- El arme y el desarme de las particiones y el recinto en general
- Las denegaciones del arme (inclusive por deudas de impago)
- Advertencias de deudas de impago al armar el sistema de seguridad
- Estado de la partición o el recinto en general (al pulsar el botón i). - Indicación con LEDs
LED rojo - arme del sistema de seguridad, LED verde - desarme del sistema de seguridad. - Iluminación de los botones
Descripción del funcionamiento del teclado
Indicación de error:
Parpadeo simultaneo del LED rojo y verde.
Indicación de pérdida de conexión con el panel de control:
Activación alternada del LED rojo y verde y zumbido del altavoz en el transcurso de tres segundos.
Recepción del estado del objeto:
Pulsar el botón i
- si en el equipo están configuradas las particiones y todas las particiones están armadas, el teclado reproducirá: "Recinto armado"
- si en el equipo están configuradas las particiones y todas las particiones están desarmadas, el teclado reproducirá: "Recinto desarmado"
- si en el equipo están configuradas las particiones y algunas de ellas están armadas y otras están desarmadas, el teclado muestra la indicación de error
- si en el equipo no están configuradas las particiones, el teclado muestra la indicación de error.
Recepción del estado de la partición
Teclear el número de la partición y pulsar el botón i
- si la partición existe, el teclado reproduce su estado
- si la partición no existe, el teclado muestra la indicación de error
Arme del sistema de seguridad
Pulsar y teclear el código del usuario
- si el código es correcto, el recinto (partición) se arma, el teclado confirmará la acción por voz.
- si el código es incorrecto o al usuario al que le pertenece ese código, le corresponde más de una partición, el teclado muestra la indicación de error
- si no es posible armar el sistema de seguridad, el teclado mostrará la indicación de error, y a continuación reproducirá el motivo, por el cual se produjo la denegación del arme
Arme del sistema de seguridad de una partición en concreto
Hay que pulsar , teclear el número de la partición, a continuación # y el código del usuario.
- Si el código es correcto, la partición se armará
- Si la partición se arma de nuevo el teclado reproducirá la indicación por voz de su estado
Desarme del sistema de seguridad
Teclear el código del usuario.
- si el código es correcto, el recinto (partición) se desarmará.
- si el código es incorrecto o al usuario al que le pertenece ese código, le corresponde más de una partición, el teclado muestra la indicación de error
Desarme del sistema de seguridad de una partición en concreto
Teclear el número de la partición, pulsar #, teclear el código del usuario
- Si el código es correcto, la partición se desarmará
- Si la partición se desarma de nuevo el teclado reproducirá la indicación por voz de su estado
Botón de pánico
Para activarlo hay que pulsar y mantener pulsados durante 3 segundos + .
- si en el equipo no está permitida la activación del botón de pánico, el teclado muestra la indicación de error.
